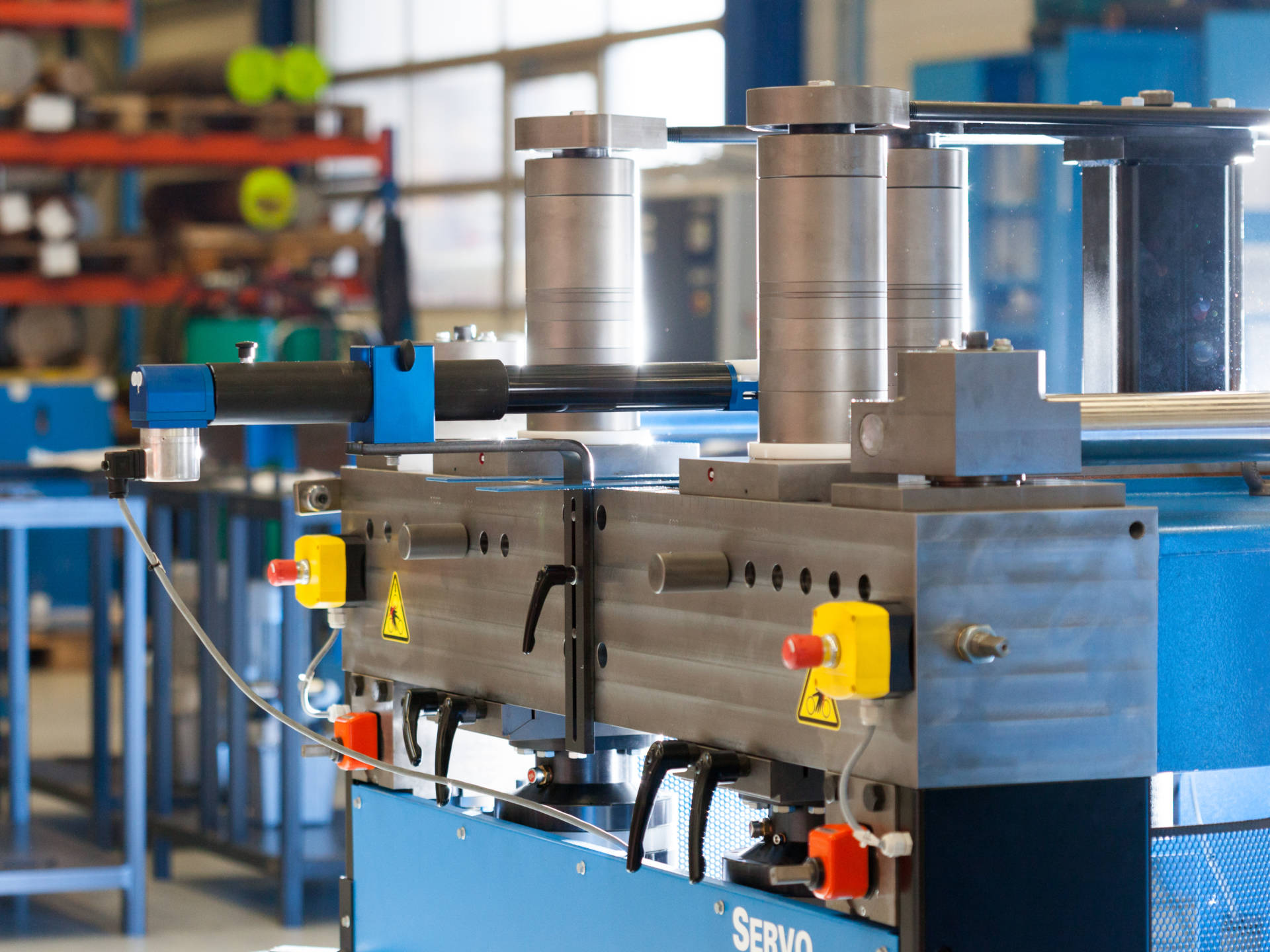

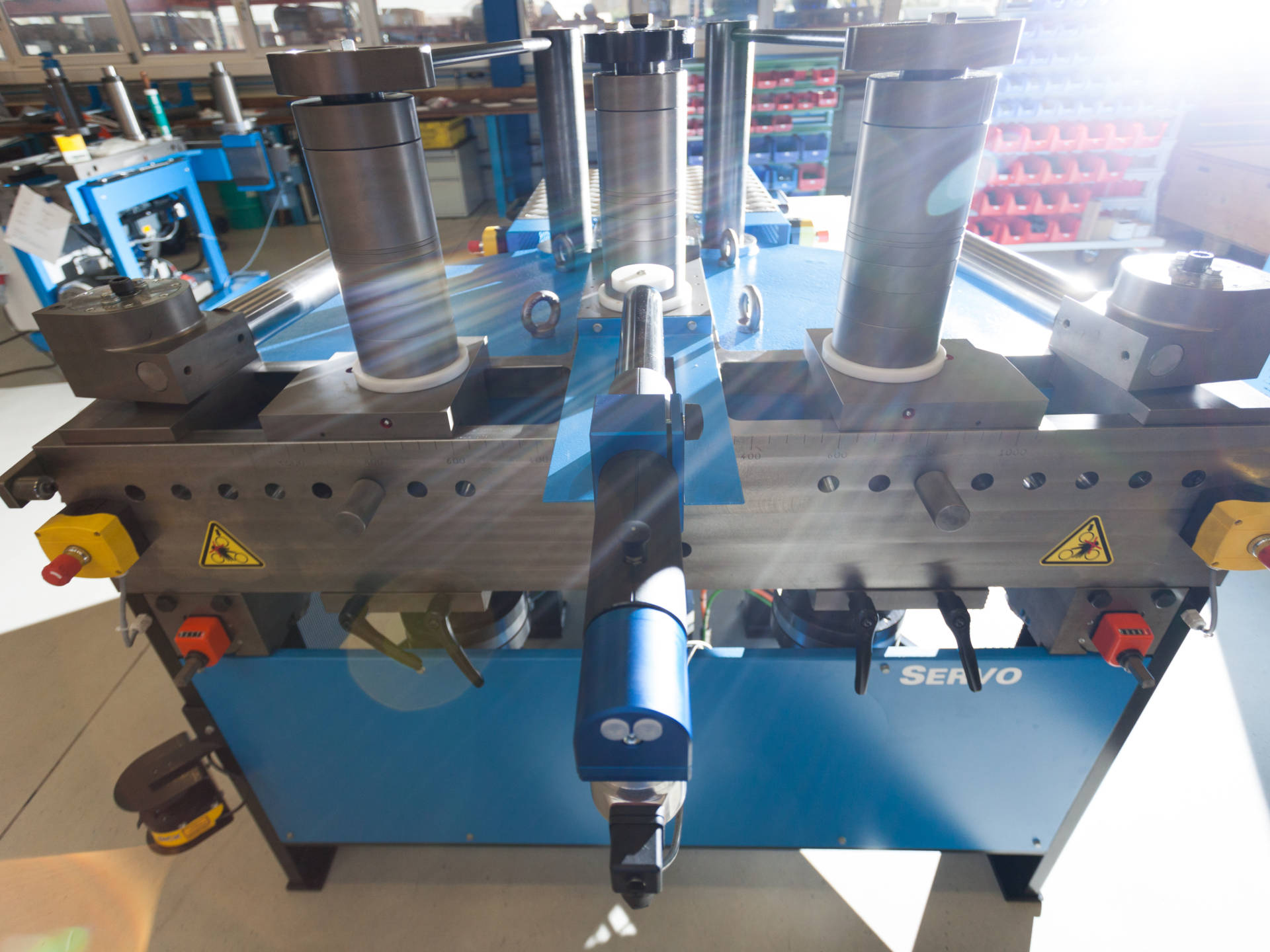

PBT35 Servo Wide
Geniş PBT35 servo ® Servo tahrîki, performans ve kalite konusunda asla ödün vermez büyük gücü, çok çeşitli bükümlerin zorlanmadan yapılmasına büyük katkı sağlamaktadır.
Güçlü ve Hassas
PBT35 Servo Wide®, PBT25® ile aynı (105mm) takım çapına sahiptir ve daha fazla güç gerektiren profilleri bükmek için tasarlanmıştır. Tüm PBT makineleri gibi, gelişmiş kontrol sistemleri ile kontrol edilir ve işe özel aksesuarlarla genişletilebilir. Bu şekilde, ihtiyacınıza göre çalışma ve maksimum üretkenlik sağlanır.
- Kademesiz ayarlanabilir ön silindirler: minimum 360 mm

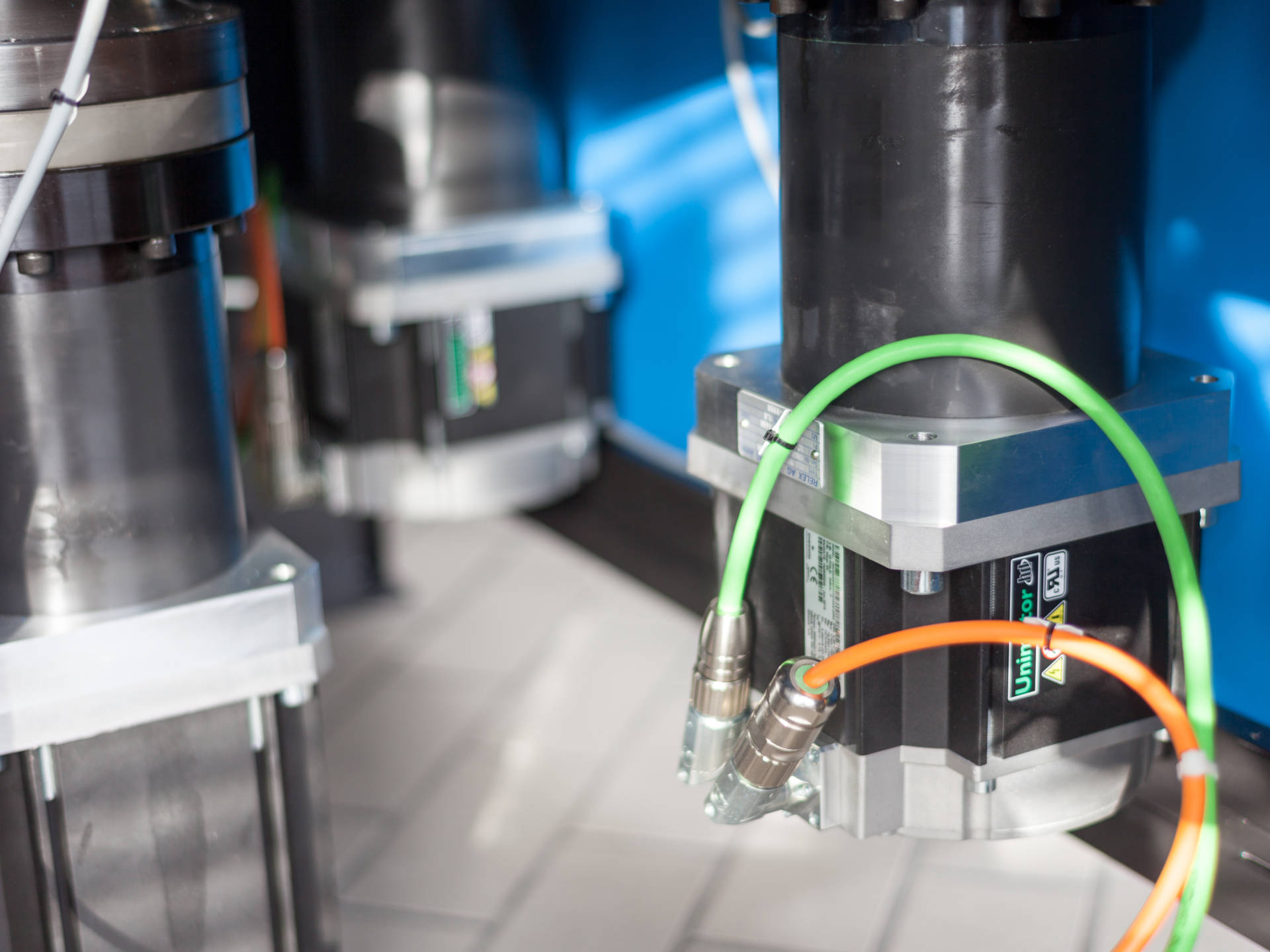

- Güçlü servo motorlar tarafından tahrik edilen tüm 3 silindir
- 300 mm yüksek makaralar
- Operatörden uzak bükülme yönü nedeniyle, azaltılmış kaza riski
- Kontrol:PC400
Enerji tasarrufu ve ergonomik

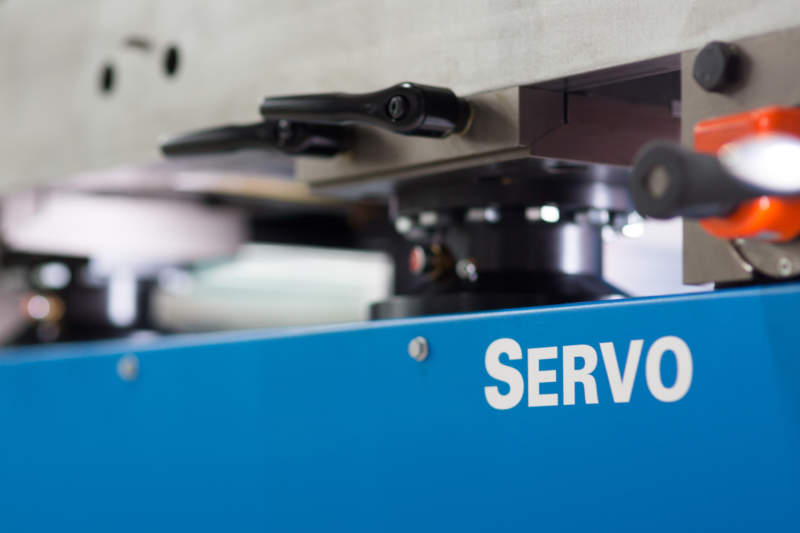

PBT35 Servo Wide® - yenilikçi servo teknolojisi ile tahrik sistemi, dünyada benzersizdir ve sayısız avantaj sunar::
- % 70 enerji tasarrufu
- % 100 tork, hızdan bağımsız
- Performansı ve hassasiyeti arttırın
- Ergonomik, son derece sessiz
- Temiz ve verimli
Teknik Veriler:
- Bağlantı : 400V, 32A
- Güç : 12kW
- Uzunluk / Genişlik / Yükseklik : 1970mm/ 1860mm/ 1420mm
- Ağırlık : 2250kg
- X-aksı gücü : 35t
- Pozisyonlanma hassasiyeti : 0.01mm
- Sürüş sistemi : Servo sistem
- Hidrolik yağ kapasitesi : 9 lt
- X-aksı strok : 390mm
- Y-aksı maks. torku : 3000Nm
- Y-aksı sürüş sistemi : Servo motor
- Silindir yükseklikleri : 300mm(opsiyonel 400mm)
- Takım çapı 105mm
- Ön silindir yaklaşma mesafeleri : 400 – 1400mm
Uygulanma Alanları
PBT35 Servo Wide ® 'ın olası uygulamaları için neredeyse hiçbir limit yoktur. Modern endüstrilerin pek çok sektöründe, vazgeçilmez konumdadır. Örneğin, mühendislik gerektiren projelerde, konveyör sistemlerinde, Otomotiv sektöründe yoğun olarak, metal ve çelik konstrüksiyon sistemlerinde yaygın olarak kullanılmaktadır.
PBT Profil Bükme Makinelerine Genel Bakış
| ARKUS12 | BENDO | PBT25 | PBT35 Servo Wide | Helix Servo | |
|---|---|---|---|---|---|
| X aksı = büküm yarıçapından sorumlu |
|||||
| X aksı gücü | 12 t | 20 t | 27 t | 35 t | 65 t |
| X aksı pozisyonlanma hassasiyeti - servo kontrollü | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm | 0.01 mm |
| X aksı sürücüsü | hidrolik | hidrolik | hidrolik | SERVO SÜRÜCÜ; temiz - düşük ses - % 70 enerji tasarrufu |
SERVO SÜRÜCÜ; temiz - düşük ses - % 70 enerji tasarrufu |
| X aksı strok (kontrollü) | 200 mm | 260 mm | 265 mm | 390 mm | 445 mm |
| Hidrolik Yağ Kapasitesi | 7 litre | 18 litre | 17 litre | 9 litre | 9 litre |
| Y aksı = parça uzunluklarını ölçülmesinden sorumlu |
|||||
| 3 silindir bağımsız olarak kontrol edilir | EVET | EVET | EVET | EVET | EVET |
| Kademesiz olarak ayarlanabilen silindir hızı | PC400 ile 1 - 30 rpm, aksi takdirde hızlı travers / yavaş |
PC400 ile 1 - 24 rpm, aksi takdirde hızlı travers / yavaş |
PC400 ile 1 - 22 rpm, aksi takdirde hızlı travers / yavaş |
1 - 16 dev / dak | 1 - 8 rpm |
| Silindir başına Maksimum Tork | 500 Nm | 1200 Nm | 1600 Nm | 3000 Nm | 9000 Nm |
| Silindirlerin tahrik sistemi | Elektrikli motorları, temiz ve sessiz |
Elektrikli motorları, temiz ve sessiz |
Elektrikli motorları, temiz ve sessiz |
SERVO DRIVE temiz - sessiz Her hızda %100 tork |
SERVO DRIVE temiz - sessiz Her hızda %100 tork |
| Silindir yüksekliği | 110 mm (opsiyonel 220 mm) |
200 mm | 300 mm | 300 mm (opsiyonel 400mm) |
500 mm |
| Takım tutucu çapı | 40 mm | 65 mm (opsiyonel 105 mm) |
105 mm (X aksı üzerinde tek parçadan yapılmış sağlam malzeme) |
105 mm (X aksı üzerinde tek parçadan yapılmış sağlam malzeme) |
130 mm (X aksı üzerinde tek parçadan yapılmış sağlam malzeme) |
| Z aksı = dengelemek veya 3. boyuta bükmek için |
|||||
| Manuel standart versiyon | seri | seri | seri | - | - |
| 0.1 mm pozisyonlama hassasiyetli krank kontrolü | opsiyonel | opsiyonel | opsiyonel | seri | - |
| PC kontrollü versiyon, pozisyonlama hassasiyeti 0.01 mm | opsiyonel | opsiyonel | opsiyonel | opsiyonel | seri |
| özel: | |||||
| Manuel veya PC kontrolü varyasyon | Manuel/Tablet Teach-In /TABLET350/ PC400 |
Manuel/Tablet Teach-In /TABLET350/ PC400 |
Manuel/Tablet Teach-In /TABLET350/ PC400 |
PC400 | PC400 |
| Kademesiz ayarlanabilir ön silindir mesafesi, en küçük bükme yarıçapı |
256 (opsiyonel 80) - 518 mm |
280-860 mm | 200-1000 mm | 400-1400 mm | 630-1330 mm |
| Büküm yönü | operatörden uzakta güvenlik yönü! |
operatörden uzakta güvenlik yönü! |
operatörden uzakta güvenlik yönü! |
operatörden uzakta güvenlik yönü! |
operatörden uzakta güvenlik yönü! |
| PC400 ile hidrolik sistem için otomatik Start / Stop | Kullanılmadığında 15 dakika sonra hidroliği kapatır. |
Kullanılmadığında 15 dakika sonra hidroliği kapatır. |
Kullanılmadığında 15 dakika sonra hidroliği kapatır. |
Kullanılmadığında kayda değer güç tüketimi yok (SERVO DRIVE) |
Kullanılmadığında 15 dakika sonra hidroliği kapatır. |
| Makinenin yerleştirilmesi | transpalet/Forklift ile mobil |
transpalet/Forklift ile mobil |
transpalet/Forklift ile mobil |
Vinç/Forklift | Vinç |
| Silindir desteği | Opsiyonel | seri | seri | seri | seri |
| Eğitim / Devreye Alma: | PBT tesislerinde 1 gün ücretsiz |
PBT tesislerinde 1 gün ücretsiz |
PBT tesislerinde 1 gün ücretsiz |
PBT tesislerinde 1 gün ücretsiz |
PBT tesislerinde 1 gün ücretsiz |
| Genel Teknik Veriler: | |||||
| Bağlantı | 400V, 16A | 400V, 16A | 400V, 32A | 400V, 32A | 400V, 63A |
| KW | 2kw | 6kw | 7kw | 15kw | 34kw |
| Uzunluk / genişlik / yükseklik | 905 mm / 950 mm / 1125 mm |
1340 mm / 1,330 mm / 1350 mm |
1680 mm / 1,250 mm / 1390 mm |
1970 mm / 1.860 mm / 1420 mm |
2520 mm / 2240 mm / 1760 mm |
| Ağırlık | 540 kg | 1050 kg | 1150 kg | 2250 kg | 5500 kg |
