Teach-In

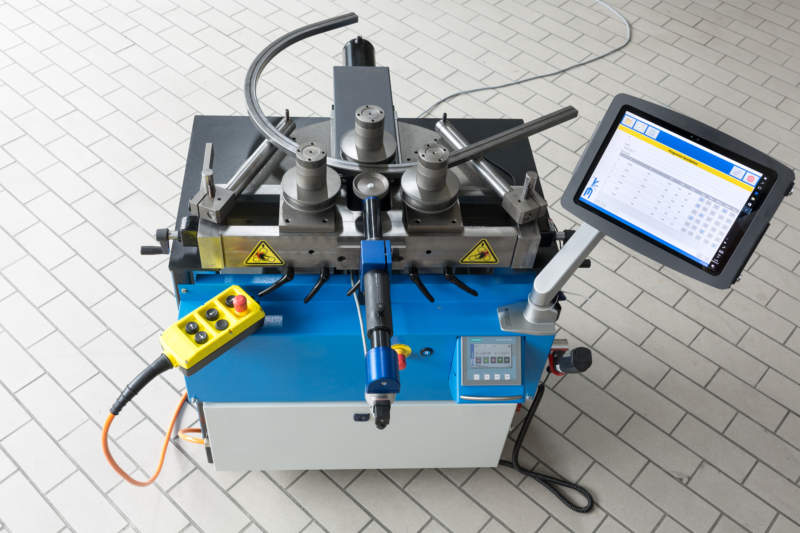

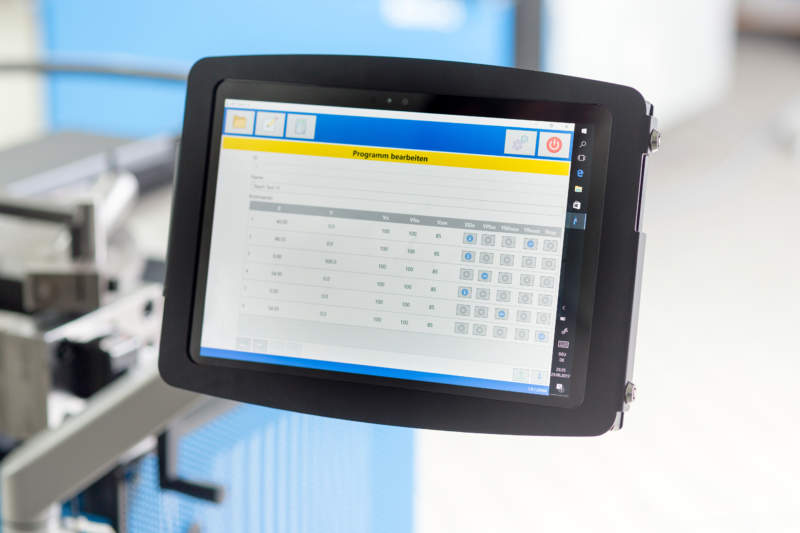

Tablet Teach-In kontrol sistemi, küçük ve büyük seri parçaların otomatik olarak üretilmesini sağlar. Programlama, öğretme modunda gerçekleştirilir, yani operatör dokunmatik kontrolleri kullanarak makineye bir kez öğretir ve ardından program istenildiği kadar tekrar edilebilir, Mevcut veriler program dizini üzerinden çağrılabilir ve değiştirilebilir. Tablet Teach-In kontrol sistemi operatöre, bükme makarasının mevcut X ekseni pozisyonunu 0.01 mm pozisyon hassasiyetiyle ve karşılık gelen bileşen uzunluğu için Y ekseni pozisyonunu gösterir. Besleme silindirinin hızı ve silindir dönme hızı, operatör tarafından gerektiğinde çok yavaş hızlardan farklı yönlere değiştirilebilir.
Tablet350'ye yükseltme yapmak mümkündür.
Bir bakışta Teach-In
- Sadece küçük farklılıkları olan bükme formlarının üretimi için önerilir
- Tablet350'den daha düşük edinim maliyetleri
- Bir bileşende farklı yarıçaplar oluşturmak için nispeten daha karmaşık süreç
- Bükme programının manuel eğitimi
PBT Kontrol Cihazlarına Genel Bakış
| Manuel | Teach-In | Tablet350 | PC400 | |
|---|---|---|---|---|
| Operasyon / Donanım | Mobil el terminali | Mobil el terminali / tablet PC / mafsallı kol braketi / bağımsız duran |
Mobil el terminali / tablet PC / mafsallı kol braketi / bağımsız duran |
Mobil kontrol paneli / 15 inç çoklu dokunmatik ekran / endüstriyel PC |
| Şunlar için tavsiye edilir | Az değişkenli bükümler | Az değişkenli fakat yüksek hacimli bükümler |
Yüksek değişkenli bükümler | Çok değişkenli bükümler ve otomatik |
| Bükme geometrisini belirlemek için gereken zaman |
nispeten yüksek | nispeten yüksek | düşük | düşük |
| seri üretim | manuel kurulumdan sonra | öğretildikten sonra otomatik | otomatik, yazılım kontrollü | otomatik, yazılım kontrollü ve otomasyona entegre edilebilir |
| Yarıçap programlama/saklama/ işleme ve program hesaplama |
Manuel | öğretmeyle / tabletle | yazılım tabanlı, sayı ve uzunluk sınırsız | yazılım tabanlı, sayı ve uzunluk sınırsız |
| görsel program kontrolü | - | - | grafik gösterimi olarak | grafik gösterimi olarak |
| Yarıçap başına bükme parçası | 1 | 1 | opsiyonel | opsiyonel |
| Besleme oranı | Hızlı travers / artırılabilen hız | Hızlı travers / artırılabilen hız | kesintisiz | kesintisiz |
| İlave büküm | - | - | 1 segment için mümkün | tüm segmentler için mümkün |
| roll out | - | - | - | mümkün |
| Geçiş ayarlama | - | - | - | mümkün |
| Program dokümantasyonu | - | - | - | PDF eki olarak |
| Program Asistanları | - | - | spiral | Spiral, elipsler, napolyon kemerleri, s bükümler, özel formlar, havuz kapaması, sol / sağ bükümler |
| İlave opsiyonların kontrolü | - | - | - | Müşterilerin özel uzantıları için açık mimari, örn. CNC Z-aksı, 3-B büküm eki veya mandrel beslemesi, otomatik yarıçap ölçümü |
| PBT ile uzaktan tanı | - | - | - | internet bağlantısı üzerinden |
| Yazılım güncellemesi | - | USB ile | USB ile | USB ile / internet bağlantısı üzerinden |
| veri yedekleme | - | USB portu üzerinden | USB portu üzerinden | USB portu üzerinden / ağ tabanlı |
| bağlantı | kabloyla | Wi-Fi | Wi-Fi | kabloyla |
| işletim sistemi | - | Windows | Windows | Windows |
| Ağ Entegrasyonu | - | - | - | mümkün |
| güvenlik | Acil durdurma, kontrollü ilerleme | Acil durdurma, kontrollü ilerleme, etkinleştirme butonu |
Acil durdurma, kontrollü ilerleme, etkinleştirme butonu |
Acil durdurma, kontrollü ilerleme, etkinleştirme butonu opsiyonel : Güvenlik lazer tarayıcısı için bağlantı |
| akslar | X aksı 1 / 100mm kontrollü opsiyonel : Y aksı 1 / 10mm çözünürlük |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü opsiyonel : X aksı servo hidrolik (PBT25, PBT35) ile X aksı opsiyonel: Y aksı servo kontrollü (PBT35) opsiyonel: Z aksı kontrollü sol / sağ |
