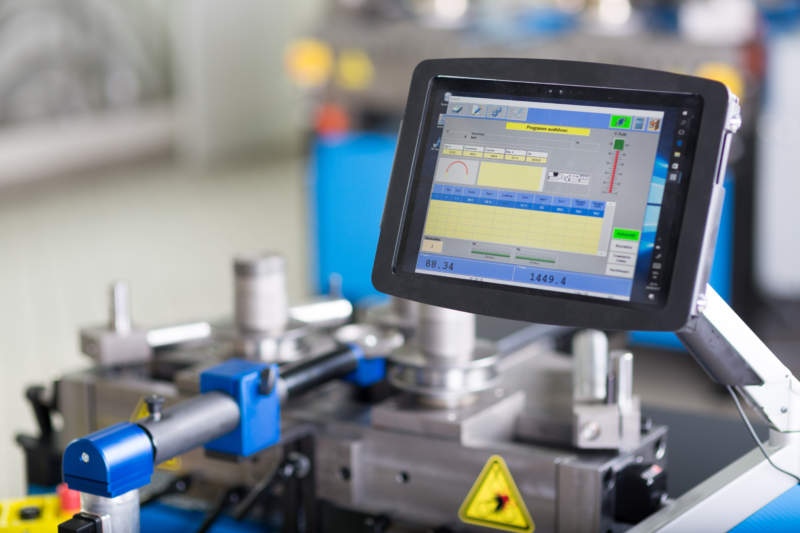

TABLET350
3 top bükme makineleri için PC tabanlı kontrol sistemi, PBT tarafından geliştirilmiştir ve 1995 yılında yazılım kullanarak bükme işlemlerini kontrol etme yeteneği sunan ilk firma olmuşturTablet350 kalitesinden ödün vermeyen PC400 kontrol sisteminden türetildi ve ana işlevlerini yine mükemmel bir biçimde sunmaktadır: bükme programları özel programlama becerilerine ihtiyaç duymadan tablet kullanılarak oluşturulabilir, yönetilebilir ve kontrol edilebilir. Resimli kontrol simgeleri, günlük çalışma sırasında sezgisel kullanımı kolaylaştırırken, programlanmış iş parçasının bükülme yarıçapı ve bükülme uzunluklarına sahip grafik görüntüsü programlanan verinin görsel olarak incelenmesini sağlar. Bükme makinesi ile iletişim WLAN üzerinden gerçekleştirilir.
Tablet, destek kolu ile makineye monte edilebilir ve optimum çalışma için ayarlanabilir. Daha fazla hareket serbestliği gerekirse, kablosuz veri iletimi Tablet350 ile odanın içinde serbestçe dolaşmanıza olanak tanır.
PBT Kontrol Cihazlarına Genel Bakış
| Manuel | Teach-In | Tablet350 | PC400 | |
|---|---|---|---|---|
| Operasyon / Donanım | Mobil el terminali | Mobil el terminali / tablet PC / mafsallı kol braketi / bağımsız duran |
Mobil el terminali / tablet PC / mafsallı kol braketi / bağımsız duran |
Mobil kontrol paneli / 15 inç çoklu dokunmatik ekran / endüstriyel PC |
| Şunlar için tavsiye edilir | Az değişkenli bükümler | Az değişkenli fakat yüksek hacimli bükümler |
Yüksek değişkenli bükümler | Çok değişkenli bükümler ve otomatik |
| Bükme geometrisini belirlemek için gereken zaman |
nispeten yüksek | nispeten yüksek | düşük | düşük |
| seri üretim | manuel kurulumdan sonra | öğretildikten sonra otomatik | otomatik, yazılım kontrollü | otomatik, yazılım kontrollü ve otomasyona entegre edilebilir |
| Yarıçap programlama/saklama/ işleme ve program hesaplama |
Manuel | öğretmeyle / tabletle | yazılım tabanlı, sayı ve uzunluk sınırsız | yazılım tabanlı, sayı ve uzunluk sınırsız |
| görsel program kontrolü | - | - | grafik gösterimi olarak | grafik gösterimi olarak |
| Yarıçap başına bükme parçası | 1 | 1 | opsiyonel | opsiyonel |
| Besleme oranı | Hızlı travers / artırılabilen hız | Hızlı travers / artırılabilen hız | kesintisiz | kesintisiz |
| İlave büküm | - | - | 1 segment için mümkün | tüm segmentler için mümkün |
| roll out | - | - | - | mümkün |
| Geçiş ayarlama | - | - | - | mümkün |
| Program dokümantasyonu | - | - | - | PDF eki olarak |
| Program Asistanları | - | - | spiral | Spiral, elipsler, napolyon kemerleri, s bükümler, özel formlar, havuz kapaması, sol / sağ bükümler |
| İlave opsiyonların kontrolü | - | - | - | Müşterilerin özel uzantıları için açık mimari, örn. CNC Z-aksı, 3-B büküm eki veya mandrel beslemesi, otomatik yarıçap ölçümü |
| PBT ile uzaktan tanı | - | - | - | internet bağlantısı üzerinden |
| Yazılım güncellemesi | - | USB ile | USB ile | USB ile / internet bağlantısı üzerinden |
| veri yedekleme | - | USB portu üzerinden | USB portu üzerinden | USB portu üzerinden / ağ tabanlı |
| bağlantı | kabloyla | Wi-Fi | Wi-Fi | kabloyla |
| işletim sistemi | - | Windows | Windows | Windows |
| Ağ Entegrasyonu | - | - | - | mümkün |
| güvenlik | Acil durdurma, kontrollü ilerleme | Acil durdurma, kontrollü ilerleme, etkinleştirme butonu |
Acil durdurma, kontrollü ilerleme, etkinleştirme butonu |
Acil durdurma, kontrollü ilerleme, etkinleştirme butonu opsiyonel : Güvenlik lazer tarayıcısı için bağlantı |
| akslar | X aksı 1 / 100mm kontrollü opsiyonel : Y aksı 1 / 10mm çözünürlük |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü |
X aksı 1 / 100mm kontrollü Y aksı 1 / 10mm kontrollü opsiyonel : X aksı servo hidrolik (PBT25, PBT35) ile X aksı opsiyonel: Y aksı servo kontrollü (PBT35) opsiyonel: Z aksı kontrollü sol / sağ |
